Page 12 - Ergonomische Arbeitsplatzsysteme von Ergokomfort

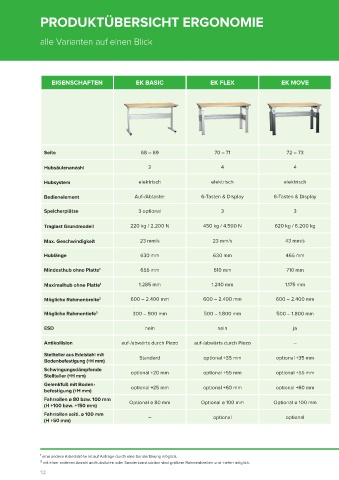

PRODUKTÜBERSICHT ERGONOMIE

alle Varianten auf einen Blick

EIGENSCHAFTEN EK BASIC EK FLEX EK MOVE

Seite 68 – 69 70 – 71 72 – 73

Hubsäulenanzahl 2 4 4

Hubsystem elektrisch elektrisch elektrisch

Bedienelement Auf­/Abtaster 6­Tasten & Display 6­Tasten & Display

Speicherplätze 3 optional 3 3

Traglast Grundmodell 220 kg / 2.200 N 450 kg / 4.500 N 620 kg / 6.200 kg

Max. Geschwindigkeit 23 mm/s 23 mm/s 43 mm/s

Hublänge 630 mm 630 mm 465 mm

Mindesthub ohne Platte 1 655 mm 610 mm 710 mm

Maximalhub ohne Platte 1 1.285 mm 1.240 mm 1.175 mm

Mögliche Rahmenbreite 2 600 – 2.400 mm 600 – 2.400 mm 600 – 2.400 mm

Mögliche Rahmentiefe 2 300 – 900 mm 500 – 1.800 mm 500 – 1.800 mm

ESD nein nein ja

Antikollision auf­/abwärts durch Piezo auf­/abwärts durch Piezo –
Stellteller aus Edelstahl mit Standard optional +35 mm optional +35 mm
Bodenbefestigung (+H mm)
Schwingungsdämpfende optional +20 mm optional +55 mm optional +55 mm
Stellteller (+H mm)
Gelenkfuß mit Boden- optional +25 mm optional +60 mm optional +60 mm
befestigung (+H mm)
Fahrrollen ø 80 bzw. 100 mm
(H +100 bzw. +150 mm) Optional ø 80 mm Optional ø 100 mm Optional ø 100 mm
Fahrrollen seitl. ø 100 mm
(H +50 mm) – optional optional

1 eine andere Arbeitshöhe ist auf Anfrage durch eine Sonderlösung möglich.
2 mit einer anderen Anzahl an Hubsäulen oder Sonderkonstruktion sind größere Rahmenbreiten und ­tiefen möglich.
12
