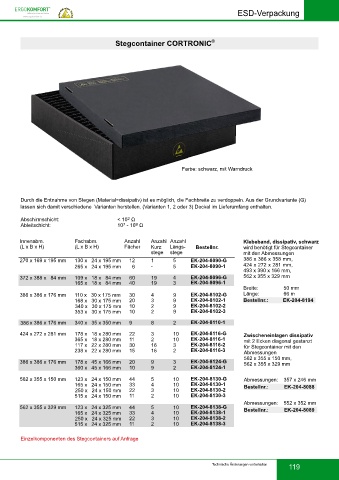

Page 121 - Ergokomfort ESD-Katalog

ESD-Verpackung
ESD-Verpackung

Stegcontainer CORTRONIC ® ®
Stegcontainer CORTRONIC

Farbe: schwarz, mit Warndruck
Farbe: schwarz, mit Warndruck

Durch die Entnahme von Stegen (Material=dissipativ) ist es möglich, die Fachbreite zu verdoppeln. Aus der Grundvariante (G)
lassen sich damit verschiedene Varianten herstellen. (Varianten 1, 2 oder 3) Deckel im Lieferumfang enthalten.

Abschirmschicht: < 10 Ω
2
9
Ableitschicht: 10 - 10 Ω
7
Innenabm. Fachabm. Anzahl Anzahl Anzahl Klebeband, dissipativ, schwarz
(L x B x H)
Längs- Bestellnr.

(L x B x H) Fächer Kurz wird benötigt für Stegcontainer
stege stege mit den Abmessungen
270 x 169 x 195 mm 130 x 24 x 195 mm 12 1 5 EK-204-8090-G 386 x 386 x 358 mm,
265 x 24 x 195 mm 6 - 5 EK-204-8090-1 424 x 272 x 281 mm,
493 x 390 x 166 mm,
372 x 388 x 84 mm 109 x 18 x 84 mm 60 19 4 EK-204-8096-G 562 x 355 x 329 mm
165 x 18 x 84 mm 40 19 3 EK-204-8096-1
Breite: 50 mm

66 m
386 x 386 x 176 mm 110 x 30 x 175 mm 30 4 9 EK-204-8102-G Länge:
168 x 30 x 175 mm 20 3 9 EK-204-8102-1 Bestellnr.: EK-204-8194
340 x 30 x 175 mm 10 2 9 EK-204-8102-2
353 x 30 x 175 mm 10 2 9 EK-204-8102-3
386 x 386 x 176 mm 340 x 35 x 350 mm 9 8 2 EK-204-8110-1
424 x 272 x 281 mm 178 x 18 x 280 mm 22 3 10 EK-204-8116-G Zwischeneinlagen dissipativ
365 x 18 x 280 mm 11 2 10 EK-204-8116-1 mit 2 Ecken diagonal gestanzt
117 x 22 x 280 mm 30 16 3 EK-204-8116-2 für Stegcontainer mit den
238 x 22 x 280 mm 15 16 2 EK-204-8116-3 Abmessungen
562 x 355 x 150 mm,
386 x 386 x 176 mm 178 x 45 x 166 mm 20 9 3 EK-204-8124-G 562 x 355 x 329 mm
360 x 45 x 166 mm 10 9 2 EK-204-8124-1
562 x 355 x 150 mm 123 x 24 x 150 mm 44 5 10 EK-204-8130-G Abmessungen: 357 x 246 mm
165 x 24 x 150 mm 33 4 10 EK-204-8130-1 Bestellnr.: EK-204-8088
250 x 24 x 150 mm 22 3 10 EK-204-8130-2
515 x 24 x 150 mm 11 2 10 EK-204-8130-3
Abmessungen: 552 x 352 mm
562 x 355 x 329 mm 123 x 24 x 325 mm 44 5 10 EK-204-8138-G Bestellnr.: EK-204-8089
165 x 24 x 325 mm 33 4 10 EK-204-8138-1
250 x 24 x 325 mm 22 3 10 EK-204-8138-2
515 x 24 x 325 mm 11 2 10 EK-204-8138-3

Einzelkomponenten des Stegcontainers auf Anfrage
