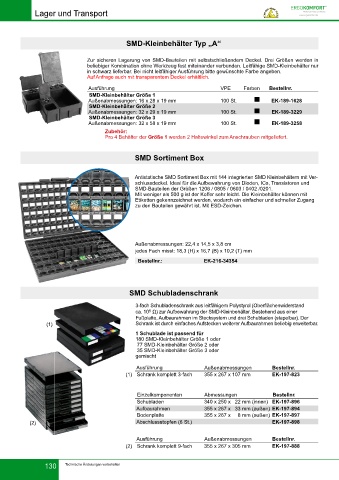

Page 132 - Ergokomfort ESD-Katalog

Lager und Transport

SMD-Kleinbehälter Typ „A“

Zur sicheren Lagerung von SMD-Bauteilen mit selbstschließendem Deckel. Drei Größen werden in
beliebiger Kombination ohne Werkzeug fest miteinander verbunden. Leitfähige SMD-Kleinbehälter nur
in schwarz lie ferbar. Bei nicht leitfähiger Ausführung bitte gewünschte Farbe angeben.
Auf Anfrage auch mit transparentem Deckel erhältlich.

Ausführung Bestellnr.
Farben

VPE
SMD-Kleinbehälter Größe 1
Außenabmessungen: 16 x 28 x 19 mm 100 St. EK-189-1628
SMD-Kleinbehälter Größe 2
Außenabmessungen: 32 x 29 x 19 mm 100 St. EK-189-3229
SMD-Kleinbehälter Größe 3
Außenabmessungen: 32 x 58 x 19 mm 100 St. EK-189-3258
Zubehör:
Pro 4 Behälter der Größe 1 werden 2 Haltewinkel zum Anschrauben mitgeliefert.

SMD Sortiment Box

Antistatische SMD Sortiment Box mit 144 integrierten SMD Kleinbehältern mit Ver-
schlussdeckel. Ideal für die Aufbewahrung von Dioden, ICs, Transistoren und
SMD-Bauteilen der Größen 1206 / 0805 / 0603 / 0402 /0201.
Mit weniger als 500 g ist der Koffer sehr leicht. Die Kleinbehälter können mit
Etiketten gekennzeichnet werden, wodurch ein einfacher und schneller Zugang
zu den Bauteilen gewährt ist. Mit ESD-Zeichen.

Außenabmessungen: 22,4 x 14,5 x 3,8 cm
jedes Fach misst: 18,3 (H) x 16,7 (B) x 10,2 (T) mm
Bestellnr.: EK-216-34354

SMD Schubladenschrank

3-fach Schubladenschrank aus leitfähigem Polystyrol (Oberflächenwiderstand
5
ca. 10 Ω) zur Aufbewahrung der SMD-Kleinbehälter. Bestehend aus einer
Fußplatte, Aufbaurahmen im Stecksystem und drei Schubladen (stapelbar). Der
(1) Schrank ist durch einfaches Aufstecken weiterer Aufbaurahmen beliebig erweiterbar.
1 Schublade ist passend für
180 SMD-Kleinbehälter Größe 1 oder
77 SMD-Kleinbehälter Größe 2 oder
35 SMD-Kleinbehälter Größe 3 oder
gemischt

Außenabmessungen
Ausführung Bestellnr.
(1) Schrank komplett 3-fach 355 x 267 x 107 mm
EK-197-823

Bestellnr.
Einzelkomponenten Abmessungen
Schubladen 340 x 250 x 22 mm (innen) EK-197-896
Aufbaurahmen 355 x 267 x 33 mm (außen) EK-197-894
Bodenplatte 355 x 267 x 8 mm (außen)
EK-197-897
(2) Abschlussstopfen (6 St.) EK-197-898

Ausführung Außenabmessungen Bestellnr.
EK-197-888
(2) Schrank komplett 9-fach 355 x 267 x 305 mm

130 Technische Änderungen vorbehalten
