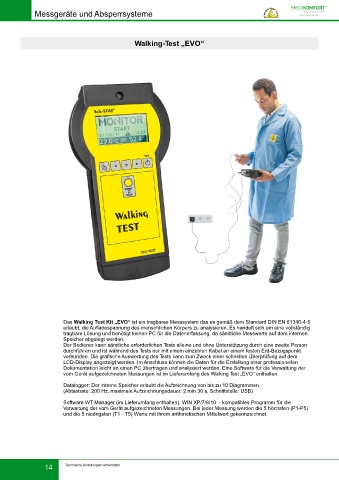

Page 16 - Ergokomfort ESD-Katalog

Messgeräte und Absperrsysteme

Walking-Test „EVO“

Das Walking Test Kit „EVO“ ist ein tragbares Messsystem das es gemäß dem Standard DIN EN 61340-4-5
erlaubt, die Aufladespannung des menschlichen Körpers zu analysieren. Es handelt sich um eine vollständig
tragbare Lösung und benötigt keinen PC für die Datenerfassung, da sämtliche Messwerte auf dem internen
Speicher abgelegt werden.
Der Bediener kann sämtliche erforderlichen Tests alleine und ohne Unterstützung durch eine zweite Person
durchführen und ist während des Tests nur mit einem einzelnen Kabel an einem festen Erd-Bezugspunkt
verbunden. Die grafische Auswertung des Tests kann zum Zweck einer schnellen Überprüfung auf dem
LCD-Display angezeigt werden. Im Anschluss können die Daten für die Erstellung einer professionellen
Dokumentation leicht an einen PC übertragen und analysiert werden. Eine Software für die Verwaltung der
vom Gerät aufgezeichneten Messungen ist im Lieferumfang des Walking Test „EVO“ enthalten.

Datalogger: Der interne Speicher erlaubt die Aufzeichnung von bis zu 10 Diagrammen.
(Abtastrate: 200 Hz, maximale Aufzeichnungsdauer: 2 min 30 s, Schnittstelle: USB)

Software WT Manager (im Lieferumfang enthalten). WIN XP/7/8/10 - kompatibles Programm für die
Verwaltung der vom Gerät aufgezeichneten Messungen. Bei jeder Messung werden die 5 höchsten (P1-P5)
und die 5 niedrigsten (T1 - T5) Werte mit ihrem arithmetischen Mittelwert gekennzeichnet.
