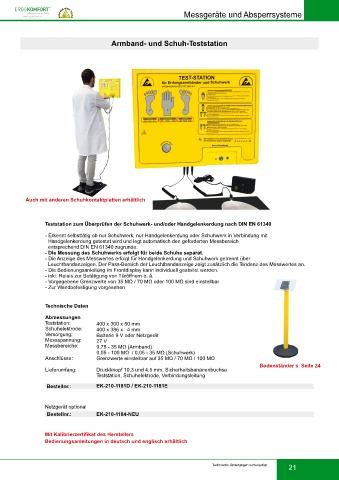

Page 23 - Ergokomfort ESD-Katalog

Messgeräte und Absperrsysteme

Armband- und Schuh-Teststation

Auch mit anderen Schuhkontaktplatten erhältlich

Teststation zum Überprüfen der Schuhwerk- und/oder Handgelenkerdung nach DIN EN 61340

- Erkennt selbsttätig ob nur Schuhwerk, nur Handgelenkerdung oder Schuhwerk in Verbindung mit
Handgelenkerdung getestet wird und legt automatisch den geforderten Messbereich
entsprechend DIN EN 61340 zugrunde.
- Die Messung des Schuhwerks erfolgt für beide Schuhe separat.
- Die Anzeige des Messwertes erfolgt für Handgelenkerdung und Schuhwerk getrennt über
Leuchtbandanzeigen. Der Pass-Bereich der Leuchtbandanzeige zeigt zusätzlich die Tendenz des Messwertes an.
- Die Bedienungsanleitung im Frontdisplay kann individuell gestaltet werden.
- inkl. Relais zur Betätigung von Türöffnern o. ä.
- Vorgegebene Grenzwerte von 35 MΩ / 70 MΩ oder 100 MΩ sind einstellbar
- Zur Wandbefestigung vorgesehen

Technische Daten

Abmessungen
Teststation: 400 x 300 x 50 mm
Schuhelektrode: 400 x 386 x 4 mm
Versorgung: Batterie 9 V oder Netzgerät
Messspannung: 27 V
Messbereiche: 0,75 - 35 MΩ (Armband)

0,05 - 100 MΩ / 0,05 - 35 MΩ (Schuhwerk)
Anschlüsse: Grenzwerte einstellbar auf 35 MΩ / 70 MΩ / 100 MΩ
Bodenständer s. Seite 24
Lieferumfang: Druckknopf 10,3 und 4,5 mm, Sicherheitsbananenbuchse
Teststation, Schuhelektrode, Verbindungsleitung
EK-210-1181D / EK-210-1181E
Bestellnr.:

Netzgerät optional
EK-210-1184-NEU
Bestellnr.:

Mit Kalibrierzertifikat des Herstellers
Bedienungsanleitungen in deutsch und englisch erhältlich

5 Technische Änderungen vorbehalten 21
