Lager und Transport

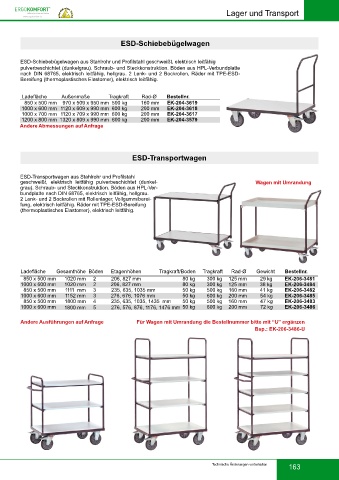

ESD-Schiebebügelwagen

ESD-Schiebebügelwagen aus Stahlrohr und Profilstahl geschweißt, elektrisch leitfähig
pulverbeschichtet (dunkelgrau). Schraub- und Steckkonstruktion. Böden aus HPL-Verbundplatte
nach DIN 68765, elektrisch leitfähig, hellgrau. 2 Lenk- und 2 Bockrollen, Räder mit TPE-ESD-
Bereifung (thermoplastisches Elastomer), elektrisch leitfähig.

Ladefläche Außenmaße Tragkraft Rad-Ø Bestellnr.
850 x 500 mm 970 x 509 x 950 mm 500 kg 160 mm
EK-204-3619
1000 x 600 mm 1120 x 609 x 990 mm 600 kg 200 mm EK-204-3618
1000 x 700 mm 200 mm EK-204-3617
1120 x 709 x 990 mm 600 kg
1200 x 800 mm 1320 x 809 x 990 mm 600 kg 200 mm EK-204-3579
Andere Abmessungen auf Anfrage

ESD-Transportwagen

ESD-Transportwagen aus Stahlrohr und Profilstahl
geschweißt, elektrisch leitfähig pulverbeschichtet (dunkel- Wagen mit Umrandung
grau). Schraub- und Steckkonstruktion. Böden aus HPL-Ver-
bundplatte nach DIN 68765, elektrisch leitfähig, hellgrau.
2 Lenk- und 2 Bockrollen mit Rollenlager, Vollgummiberei-
fung, elektrisch leitfähig. Räder mit TPE-ESD-Bereifung
(thermoplastisches Elastomer), elektrisch leitfähig.

Ladefläche Gesamthöhe Böden Etagenhöhen Tragkraft/Boden Tragkraft Rad-Ø Gewicht Bestellnr.
850 x 500 mm 1020 mm 2 206, 827 mm 80 kg EK-206-3481
300 kg 125 mm 29 kg
1000 x 600 mm 1020 mm 2 206, 827 mm 80 kg
300 kg 125 mm 38 kg EK-206-3484
500 kg 160 mm 41 kg EK-206-3482
850 x 500 mm 1111 mm 3 235, 635, 1035 mm 50 kg
600 kg 200 mm
1000 x 600 mm 1152 mm 3 276, 676, 1076 mm 50 kg 54 kg EK-206-3485
500 kg 160 mm 47 kg EK-206-3483
850 x 500 mm 1800 mm 4 235, 635, 1035, 1435 mm 50 kg
1000 x 600 mm 1800 mm 5 276, 576, 876, 1176, 1476 mm 50 kg 600 kg 200 mm 72 kg EK-206-3486
Andere Ausführungen auf Anfrage Für Wagen mit Umrandung die Bestellnummer bitte mit “U” ergänzen
Bsp.: EK-206-3486-U
