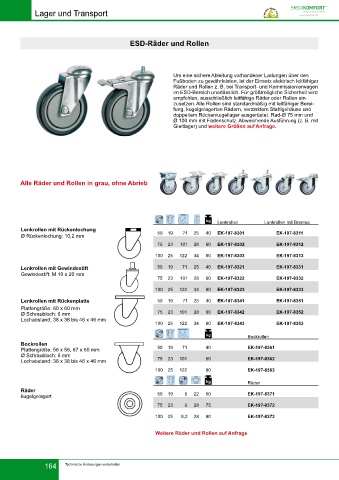

Page 166 - Ergokomfort ESD-Katalog

Lager und Transport
Lager und Transport

ESD-Räder und Rollen
ESD-Räder und Rollen

Um eine sichere Ableitung vorhandener Ladungen über den
Um eine sichere Ableitung vorhandener Ladungen über den
Fußboden zu gewährleisten, ist der Einsatz elektrisch leitfähi ger
Fußboden zu gewährleisten, ist der Einsatz elektrisch leitfähi-
Räder und Rollen z. B. bei Transport- und Kommissionierwagen
ger Räder und Rollen z. B. bei Transport- und Kommisionierwa-
im ESD-Bereich unerlässlich. Für größtmögliche Sicherheit wird
gen im ESD-Bereich unerlässlich. Für größtmögliche Sicherheit
empfohlen, ausschließlich leitfähige Räder oder Rollen ein-
wird empfohlen, ausschließlich leitfähige Räder oder Rollen ein-
zusetzen. Alle Rollen sind standardmäßig mit leitfähiger Berei-
zusetzen. Alle Rollen sind standardmäßig mit leitfähiger Berei-
fung, kugelgelagerten Rädern, verzinktem Stahlgehäuse und
fung, kugelgelagerten Rädern, verzinktem Stahlgehäuse und
doppeltem Rückenkugellager ausgerüstet. Rad-Ø 75 mm und
doppeltem Rückenkugellager ausgerüstet. Rad-Ø 75 mm und
Ø 100 mm mit Fadenschutz. Abweichende Ausführung (z. B. mit
Ø 100 mm mit Fadenschutz. Abweichende Ausführung (z. B. mit
Gleitlager) und weitere Größen auf Anfrage.
Gleitlager) und weitere Größen auf Anfrage.

Alle Räder und Rollen in grau, ohne Abrieb
Alle Räder und Rollen in grau, ohne Abrieb

Lenkrollen mit Bremse
Lenkrollen
Lenkrollen mit Rückenlochung

Ø Rückenlochung: 10,2 mm 50 19 71 25 40 EK-197-8301 EK-197-8311
75 23 01 28 60 EK-197-8302 EK-197-8312
1
100 25 122 34 80 EK-197-8303 EK-197-8313

Lenkrollen mit Gewindestift 50 19 71 25 40 EK-197-8321 EK-197-8331
Gewindestift: M 10 x 20 mm
75 23 01 28 60 EK-197-8322 EK-197-8332
1
100 25 122 34 80 EK-197-8323 EK-197-8333
Lenkrollen mit Rückenplatte 50 19 71 25 40 EK-197-8341 EK-197-8351

Plattengröße: 60 x 60 mm
Ø Schraubloch: 6 mm 75 23 101 28 60 EK-197-8342 EK-197-8352
Lochabstand: 38 x 38 bis 46 x 46 mm
100 25 122 34 80 EK-197-8343 EK-197-8353

Bockrollen
Bockrollen

Plattengröße: 56 x 56, 67 x 60 mm 50 19 71 40 EK-197-8361
Ø Schraubloch: 6 mm

1
Lochabstand: 38 x 38 bis 46 x 46 mm 75 23 01 60 EK-197-8362
100 25 22 80 EK-197-8363

1

Räder
Räder

5
kugelgelagert 50 19 6 22 0 EK-197-8371
75 23 6 28 75 EK-197-8372

100 25 ,2 28 80 EK-197-8373
8
Weitere Räder und Rollen auf Anfrage
