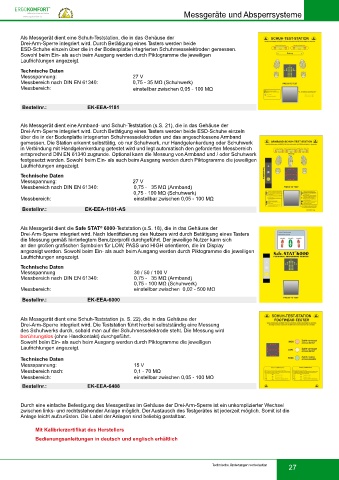

Page 29 - Ergokomfort ESD-Katalog

Messgeräte und Absperrsysteme

Als Messgerät dient eine Schuh-Teststation, die in das Gehäuse der
Drei-Arm-Sperre integriert wird. Durch Betätigung eines Tasters werden beide
ESD-Schuhe einzeln über die in der Bodenplatte integrierten Schuhmesselektroden gemessen.
Sowohl beim Ein- als auch beim Ausgang werden durch Piktogramme die jeweiligen
Laufrichtungen angezeigt.

Technische Daten
Messspannung: 27 V
Messbereich nach DIN EN 61340: 0,75 - 35 MΩ (Schuhwerk)
Messbereich:
einstellbar zwischen 0,05 - 100 MΩ

Bestellnr.: EK-EEA-1181

Als Messgerät dient eine Armband- und Schuh-Teststation (s.S. 21), die in das Gehäuse der
Drei-Arm-Sperre integriert wird. Durch Betätigung eines Tasters werden beide ESD-Schuhe einzeln
über die in der Bodenplatte integrierten Schuhmesselektroden und das angeschlossene Armband
gemessen. Die Station erkennt selbsttätig, ob nur Schuhwerk, nur Handgelenkerdung oder Schuhwerk
in Verbindung mit Handgelenkerdung getestet wird und legt automatisch den geforderten Messbereich
entsprechend DIN EN 61340 zugrunde. Optional kann die Messung von Armband und / oder Schuhwerk
festgesetzt werden. Sowohl beim Ein- als auch beim Ausgang werden durch Piktogramme die jeweiligen
Laufrichtungen angezeigt.
Technische Daten
Messspannung: 27 V
Messbereich nach DIN EN 61340: 0,75 - 35 MΩ (Armband)
0,75 - 100 MΩ (Schuhwerk)
Messbereich: einstellbar zwischen 0,05 - 100 MΩ
Bestellnr.: EK-EEA-1181-AS

Als Messgerät dient die Safe STAT 6000-Teststation (s.S. 18), die in das Gehäuse der
®
Drei-Arm-Sperre integriert wird. Nach Identifizierung des Nutzers wird durch Betätigung eines Tasters
die Messung gemäß hinterlegtem Benutzerprofil durchgeführt. Der jeweilige Nutzer kann sich
an den großen grafischen Symbolen für LOW, PASS und HIGH orientieren, die im Display
angezeigt werden. Sowohl beim Ein- als auch beim Ausgang werden durch Piktogramme die jeweiligen
Laufrichtungen angezeigt.
Technische Daten
Messspannung 30 / 50 / 100 V
Messbereich nach DIN EN 61340: 0,75 - 35 MΩ (Armband)
0,75 - 100 MΩ (Schuhwerk)
Messbereich: einstellbar zwischen 0,02 - 500 MΩ
Bestellnr.: EK-EEA-6000

Als Messgerät dient eine Schuh-Teststation (s. S. 22), die in das Gehäuse der
Drei-Arm-Sperre integriert wird. Die Teststation führt hierbei selbstständig eine Messung
des Schuhwerks durch, sobald man auf der Schuhmesselektrode steht. Die Messung wird
berührungslos (ohne Handkontakt) durchgeführt.
Sowohl beim Ein- als auch beim Ausgang werden durch Piktogramme die jeweiligen
Laufrichtungen angezeigt.
Technische Daten
Messspannung: 15 V
Messbereich nach: 0,1 - 70 MΩ
Messbereich: einstellbar zwischen 0,05 - 100 MΩ
Bestellnr.: EK-EEA-6488

Durch eine einfache Befestigung des Messgerätes im Gehäuse der Drei-Arm-Sperre ist ein unkomplizierter Wechsel
zwischen links- und rechtsstehender Anlage möglich. Der Austausch des Testgerätes ist jederzeit möglich. Somit ist die
Anlage leicht aufzurüsten. Die Label der Anlagen sind beliebig gestaltbar.

Mit Kalibrierzertifikat des Herstellers
Bedienungsanleitungen in deutsch und englisch erhältlich

5 5 Technische Änderungen vorbehalten 27
