Messgeräte und Absperrsysteme

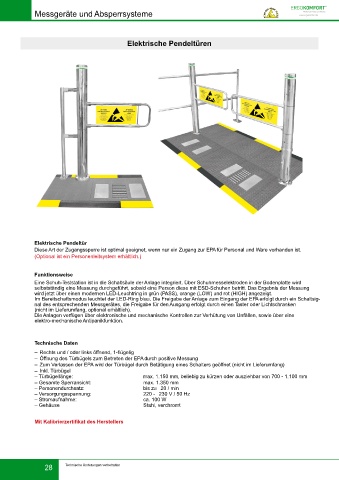

Elektrische Pendeltüren

Elektrische Pendeltür
Diese Art der Zugangssperre ist optimal geeignet, wenn nur ein Zugang zur EPA für Personal und Ware vorhanden ist.
(Optional ist ein Personenleitsystem erhältlich.)

Funktionsweise
Eine Schuh-Teststation ist in die Schaltsäule der Anlage integriert. Über Schuhmesselektroden in der Bodenplatte wird
selbstständig eine Messung durchgeführt, sobald eine Person diese mit ESD-Schuhen betritt. Das Ergebnis der Messung
wird jetzt über einen modernen LED-Leuchtring in grün (PASS), orange (LOW) und rot (HIGH) angezeigt.
Im Bereitschaftsmodus leuchtet der LED-Ring blau. Die Freigabe der Anlage zum Eingang der EPA erfolgt durch ein Schaltsig-
nal des entsprechenden Messgerätes, die Freigabe für den Ausgang erfolgt durch einen Taster oder Lichtschranken
(nicht im Lieferumfang, optional erhältlich).
Die Anlagen verfügen über elektronische und mechanische Kontrollen zur Verhütung von Unfällen, sowie über eine
elektro-mechanische Antipanikfunktion.

Technische Daten
– Rechts und / oder links öffnend, 1-flügelig
– Öffnung des Türbügels zum Betreten der EPA durch positive Messung
– Zum Verlassen der EPA wird der Türbügel durch Betätigung eines Schalters geöffnet (nicht im Lieferumfang)
– Inkl. Türbügel
– Türbügellänge: max. 1.150 mm, beliebig zu kürzen oder ausziehbar von 700 - 1.100 mm
– Gesamte Sperransicht: max. 1.350 mm
– Personendurchsatz: bis zu 20 / min
– Versorgungsspannung: 220 - 230 V / 50 Hz
– Stromaufnahme: ca. 100 W
– Gehäuse Stahl, verchromt

Mit Kalibrierzertifikat des Herstellers
