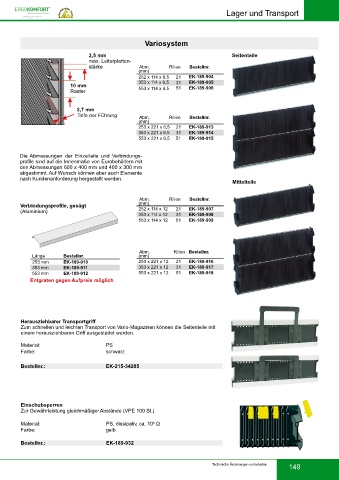

Lager und Transport

Variosystem

2,5 mm Seitenteile
max. Leiterplatten-
stärke Abm. Rillen Bestellnr.
(mm)
252 x 114 x 6,5 21 EK-189-904
353 x 114 x 6,5 31 EK-189-905
10 mm 51 EK-189-906
Raster 553 x 114 x 6,5

2,7 mm
Tiefe der Führung Abm. Rillen Bestellnr.
(mm)
253 x 221 x 6,5 21 EK-189-913
353 x 221 x 6,5 31 EK-189-914
553 x 221 x 6,5 51 EK-189-915

Die Abmessungen der Einzelteile und Verbindungs-
profile sind auf die Innenmaße von Eurobehältern mit
den Abmessungen 600 x 400 mm und 400 x 300 mm
abgestimmt. Auf Wunsch können aber auch Elemente
nach Kundenanforderung hergestellt werden.
Mittelteile

Abm. Rillen Bestellnr.
Verbindungsprofile, gesägt (mm)
(Aluminium) 252 x 114 x 12 21 EK-189-907
353 x 114 x 12 31 EK-189-908
553 x 114 x 12 51 EK-189-909

Abm. Rillen Bestellnr.
Länge Bestellnr. (mm)
EK-189-910
253 mm 253 x 221 x 12 21 EK-189-916
353 mm 353 x 221 x 12 31 EK-189-917
EK-189-911
553 mm 553 x 221 x 12 51 EK-189-918
EK-189-912
Entgraten gegen Aufpreis möglich

Herausziehbarer Transportgriff
Zum schnellen und leichten Transport von Vario-Magazinen können die Seitenteile mit
einem herausziehbaren Griff ausgestattet werden.

Material: PS
Farbe: schwarz

Bestellnr.: EK-215-34285

Einschubsperren
Zur Gewährleistung gleichmäßiger Abstände (VPE 100 St.)

Material: PS, dissipativ, ca. 10 Ω
8
Farbe: gelb
Bestellnr.: EK-189-932

5 Technische Änderungen vorbehalten 149
