Lager und Transport

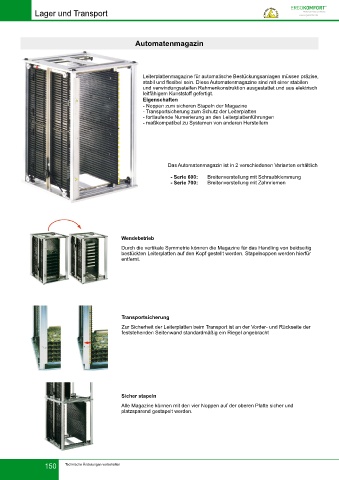

Automatenmagazin

Leiterplattenmagazine für automatische Bestückungsanlagen müssen präzise,
stabil und flexibel sein. Diese Automatenmagazine sind mit einer stabilen
und verwindungssteifen Rahmenkonstruktion ausgestattet und aus elektrisch
leitfähigem Kunststoff gefertigt.
Eigenschaften
- Noppen zum sicheren Stapeln der Magazine
- Transportsicherung zum Schutz der Leiterplatten
- fortlaufende Numerierung an den Leiterplattenführungen
- maßkompatibel zu Systemen von anderen Herstellern

Das Automatenmagazin ist in 2 verschiedenen Varianten erhältlich
Breitenverstellung mit Schraubklemmung
- Serie 600:
Breitenverstellung mit Zahnriemen
- Serie 700:

Wendebetrieb
Durch die vertikale Symmetrie können die Magazine für das Handling von beidseitig
bestückten Leiterplatten auf den Kopf gestellt werden. Stapelnoppen werden hierfür
entfernt.

Transportsicherung
Zur Sicherheit der Leiterplatten beim Transport ist an der Vorder- und Rückseite der
feststehenden Seitenwand standardmäßig ein Riegel angebracht

Sicher stapeln
Alle Magazine können mit den vier Noppen auf der oberen Platte sicher und
platzsparend gestapelt werden.

150 Technische Änderungen vorbehalten
