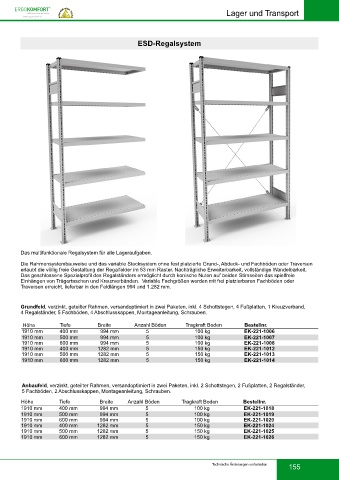

Page 157 - Ergokomfort ESD-Katalog

Lager und Transport

ESD-Regalsystem

Das multifunktionale Regalsystem für alle Lageraufgaben.
Die Rahmensystembauweise und das variable Stecksystem ohne fest platzierte Grund-, Abdeck- und Fachböden oder Traversen
erlaubt die völlig freie Gestaltung der Regalfelder im 53 mm Raster. Nachträgliche Erweiterbarkeit, vollständige Wandelbarkeit.
Das geschlossene Spezialprofil des Regalständers ermöglicht durch konische Nuten auf beiden Stirnseiten das spielfreie
Einhängen von Trägertaschen und Kreuzverbänden. Variable Fachgrößen werden mit frei platzierbaren Fachböden oder
Traversen erreicht, lieferbar in den Feldlängen 994 und 1.282 mm.

Grundfeld, verzinkt, geteilter Rahmen, versandoptimiert in zwei Paketen, inkl. 4 Schottstegen, 4 Fußplatten, 1 Kreuzverband,
4 Regalständer, 5 Fachböden, 4 Abschlusskappen, Montageanleitung, Schrauben.

Höhe Tiefe Anzahl Böden Tragkraft Boden Bestellnr.
Breite
1910 mm 994 mm 5 100 kg EK-221-1006
400 mm
1910 mm 500 mm 994 mm 5 100 kg EK-221-1007
1910 mm 600 mm 994 mm 5 100 kg EK-221-1008
1910 mm 400 mm 1282 mm 5 150 kg EK-221-1012
1910 mm 500 mm 1282 mm 5 150 kg EK-221-1013
1910 mm 600 mm 1282 mm 5 150 kg EK-221-1014

Anbaufeld, verzinkt, geteilter Rahmen, versandoptimiert in zwei Paketen, inkl. 2 Schottstegen, 2 Fußplatten, 2 Regalständer,
5 Fachböden, 2 Abschlusskappen, Montageanleitung, Schrauben.
Höhe Breite Anzahl Böden Tragkraft Boden Bestellnr.
Tiefe
1910 mm 400 mm 994 mm 5 100 kg EK-221-1018
1910 mm 500 mm 994 mm 5 100 kg EK-221-1019
1910 mm 600 mm 994 mm 5 100 kg EK-221-1020
1910 mm 400 mm 1282 mm 5 150 kg EK-221-1024
1910 mm 500 mm 1282 mm 5 150 kg EK-221-1025
1910 mm 600 mm 1282 mm 5 150 kg EK-221-1026

5 Technische Änderungen vorbehalten 155
