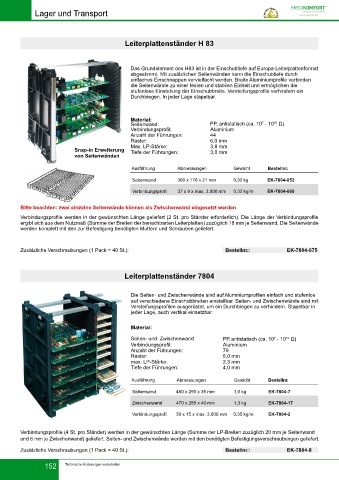

Page 154 - Ergokomfort ESD-Katalog

Lager und Transport

Leiterplattenständer H 83

Das Grundelement des H83 ist in der Einschubtiefe auf Europa-Leiterplattenformat
abgestimmt. Mit zusätzlichen Seitenwänden kann die Einschubtiefe durch
einfaches Einschnappen vervielfacht werden. Breite Aluminiumprofile verbinden
die Seitenwände zu einer festen und stabilen Einheit und ermöglichen die
stufenlose Einstellung der Ein schubbreite. Versteifungsprofile verhindern ein
Durchbiegen. In jeder Lage stapelbar.

Material:
PP, antistatisch (ca. 10 - 10 Ω)
Seitenwand: 7 10
Verbindungsprofil: Aluminium
Anzahl der Führungen: 44
6,0 mm
Raster:
Max. LP-Stärke: 3,8 mm
Snap-in Erweiterung Tiefe der Führungen: 3,0 mm
von Seitenwänden
Ausführung Abmessungen Gewicht Bestellnr.

0,32 kg EK-7804-052
Seitenwand 300 x 170 x 21 mm
0,32 kg/m
Verbindungsprofil 37 x 9 x max. 3.000 mm EK-7804-060

Bitte beachten: zwei einzelne Seitenwände können als Zwischenwand eingesetzt werden
Verbindungsprofile werden in der gewünschten Länge geliefert (2 St. pro Ständer erforderlich). Die Länge der Verbindungsprofile
ergibt sich aus dem Nutzmaß (Summe der Breiten der benachbarten Leiterplatten) zuzüglich 18 mm je Seitenwand. Die Seitenwände
werden komplett mit den zur Befestigung benötigten Muttern und Schrauben geliefert.

Zusätzliche Verschraubungen (1 Pack = 40 St.): Bestellnr.: EK-7804-075

Leiterplattenständer 7804

Die Seiten- und Zwischenwände sind auf Aluminiumprofilen einfach und stufenlos
auf verschiedene Einschubbreiten einstellbar. Seiten- und Zwischenwände sind mit
Versteifungsprofilen ausgerüstet, um ein Durchbiegen zu verhindern. Stapelbar in
jeder Lage, auch vertikal einsetzbar.

Material:

Seiten- und Zwischenwand PP, antistatisch (ca. 10 - 10 Ω)
7
10
Verbindungsprofil: Aluminium
Anzahl der Führungen: 79
Raster:
5,0 mm
max. LP-Stärke: 2,3 mm
Tiefe der Führungen: 4,0 mm
Ausführung Gewicht Bestellnr.
Abmessungen
Seitenwand 480 x 290 x 35 mm 1,0 kg
EK-7804-7
1,3 kg
Zwischenwand 470 x 280 x 40 mm EK-7804-17
EK-7804-2
Verbindungsprofil 30 x 15 x max. 3.000 mm 0,35 kg/m

Verbindungsprofile (4 St. pro Ständer) werden in der gewünschten Länge (Summe der LP-Breiten zuzüglich 20 mm je Seitenwand
und 6 mm je Zwischenwand) geliefert. Seiten- und Zwischenwände werden mit den benötigten Befestigungsverschraubungen geliefert.
Zusätzliche Verschraubungen (1 Pack = 40 St.): Bestellnr.: EK-7804-8

152 Technische Änderungen vorbehalten
