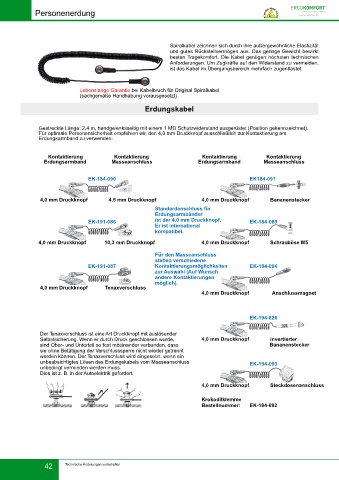

Page 44 - Ergokomfort ESD-Katalog

Personenerdung

Spiralkabel zeichnen sich durch ihre außergewöhnliche Elastizität
und gutes Rückstellvermögen aus. Das geringe Gewicht bewirkt
besten Tragekomfort. Die Kabel genügen höchsten technischen
Anforderungen. Um Zugkräfte auf den Widerstand zu vermeiden,
ist das Kabel im Übergangsbereich mehrfach zugentlastet.

Lebenslange Garantie bei Kabelbruch für Original Spiralkabel
(sachgemäße Handhabung vorausgesetzt)

Erdungskabel

Gestreckte Länge: 2,4 m, handgelenksseitig mit einem 1 MΩ Schutzwiderstand ausgerüstet (Position gekennzeichnet).
Für optimale Personensicherheit empfehlen wir, den 4,0 mm Druckknopf ausschließlich zur Kontaktierung am
Erdungsarmband zu verwenden.

Kontaktierung Kontaktierung Kontaktierung Kontaktierung
Erdungsarmband Masseanschluss Erdungsarmband Masseanschluss

EK-184-090 EK184-091

4,0 mm Druckknopf 4,5 mm Druckknopf 4,0 mm Druckknopf Bananenstecker
Standardanschluss für
Erdungsarmbänder
EK-191-086 ist der 4,0 mm Druckknopf. EK-184-089
Er ist international
kompatibel.
4,0 mm Druckknopf 10,3 mm Druckknopf 4,0 mm Druckknopf Schrauböse M5

Für den Masseanschluss
stehen verschiedene
EK-191-087 Kontaktierungsmöglichkeiten EK-184-094
zur Auswahl (Auf Wunsch
andere Kontaktierungen
möglich).
4,0 mm Druckknopf Tenaxverschluss
4,0 mm Druckknopf Anschlussmagnet

EK-194-826

Der Tenaxverschluss ist eine Art Druckknopf mit auslösender
Selbstsicherung. Wenn er durch Druck geschlossen wurde, 4,0 mm Druckknopf invertierter
sind Ober- und Unterteil so fest miteinander verbunden, dass Bananenstecker
sie ohne Betätigung der Verschlusssperre nicht wieder getrennt
werden können. Der Tenaxverschluss wird eingesetzt, wenn ein
unbeabsichtigtes Lösen des Erdungskabels vom Masseanschluss EK-194-093
unbedingt vermieden werden muss.
Dies ist z. B. in der Autoelektrik gefordert.

4,0 mm Druckknopf Steckdosenanschluss

Krokodilklemme
EK-184-092
Bestellnummer:

42 Technische Änderungen vorbehalten
