Personenerdung

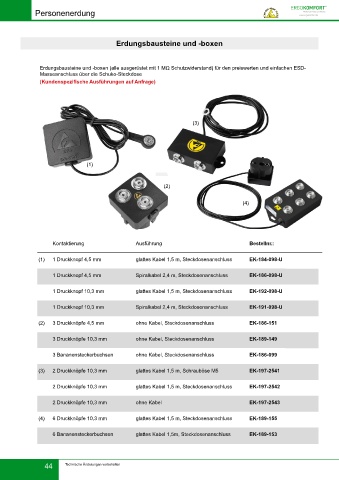

Erdungsbausteine und -boxen

Erdungsbausteine und -boxen (alle ausgerüstet mit 1 MΩ Schutzwiderstand) für den preiswerten und einfachen ESD-
Masseanschluss über die Schuko-Steckdose
(Kundenspezifische Ausführungen auf Anfrage)

(3)

(1)

(2)

(4)

Kontaktierung Ausführung
Bestellnr.:
(1) 1 Druckknopf 4,5 mm glattes Kabel 1,5 m, Steckdosenanschluss EK-184-098-U

1 Druckknopf 4,5 mm Spiralkabel 2,4 m, Steckdosenanschluss EK-186-098-U

1 Druckknopf 10,3 mm glattes Kabel 1,5 m, Steckdosenanschluss EK-192-098-U

1 Druckknopf 10,3 mm Spiralkabel 2,4 m, Steckdosenanschluss EK-191-098-U

(2) 3 Druckknöpfe 4,5 mm EK-186-151
ohne Kabel, Steckdosenanschluss

3 Druckknöpfe 10,3 mm ohne Kabel, Steckdosenanschluss EK-189-149

3 Bananensteckerbuchsen EK-186-099
ohne Kabel, Steckdosenanschluss
(3) 2 Druckknöpfe 10,3 mm glattes Kabel 1,5 m, Schrauböse M5 EK-197-2541

2 Druckknöpfe 10,3 mm glattes Kabel 1,5 m, Steckdosenanschluss EK-197-2542

2 Druckknöpfe 10,3 mm ohne Kabel EK-197-2543

(4) 6 Druckknöpfe 10,3 mm glattes Kabel 1,5 m, Steckdosenanschluss EK-189-155

glattes Kabel 1,5m, Steckdosenanschluss
6 Bananensteckerbuchsen EK-189-153

44 Technische Änderungen vorbehalten
