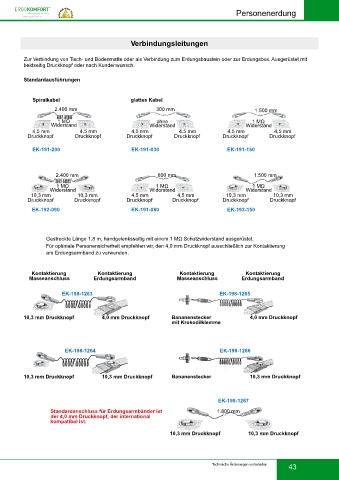

Personenerdung

Verbindungsleitungen

Zur Verbindung von Tisch- und Bodenmatte oder als Verbindung zum Erdungsbaustein oder zur Erdungsbox. Ausgerüstet mit
beidseitig Druckknopf oder nach Kundenwunsch.

Standardausführungen

Spiralkabel glattes Kabel
2.400 mm 300 mm 1.500 mm

1 MΩ ohne 1 MΩ
Widerstand Widerstand Widerstand
4,5 mm 4,5 mm 4,5 mm 4,5 mm 4,5 mm 4,5 mm
Druckknopf Druckknopf Druckknopf Druckknopf Druckknopf Druckknopf

EK-191-200 EK-191-030 EK-191-150

2.400 mm 800 mm 1.500 mm
1 MΩ 1 MΩ 1 MΩ
Widerstand Widerstand Widerstand
10,3 mm 10,3 mm 4,5 mm 4,5 mm 10,3 mm 10,3 mm
Druckknopf Druckknopf Druckknopf Druckknopf Druckknopf Druckknopf
EK-192-090 EK-191-080 EK-193-150

Gestreckte Länge 1,8 m, handgelenksseitig mit einem 1 MΩ Schutzwiderstand ausgerüstet.
Für optimale Personensicherheit empfehlen wir, den 4,0 mm Druckknopf ausschließlich zur Kontaktierung
am Erdungsarmband zu verwenden.

Kontaktierung Kontaktierung Kontaktierung Kontaktierung
Masseanschluss Erdungsarmband Masseanschluss Erdungsarmband

EK-198-1263 EK-198-1265

10,3 mm Druckknopf 4,0 mm Druckknopf Bananenstecker 4,0 mm Druckknopf
mit Krokodilklemme

EK-198-1264 EK-198-1266

10,3 mm Druckknopf 10,3 mm Druckknopf Bananenstecker 10,3 mm Druckknopf

EK-198-1267
Standardanschluss für Erdungsarmbänder ist 1.800 mm
der 4,0 mm Druckknopf, der international
kompatibel ist.
10,3 mm Druckknopf 10,3 mm Druckknopf
